1. 系統概述

　　鍋爐爐膛安全監控系統，簡稱FSSS(Furnace Safeguard Supervisory System) ，是保證鍋爐安全運行的重要系統，它在鍋爐啟動、運行及停止的各個階段，連續地監測鍋爐的有關運行參數，根據防爆規程規定的安全條件，不斷地進行邏輯判斷和運算，通過相應聯鎖裝置使燃燒設備按照既定程序完成必要操作，避免爆炸性的空氣—燃料混合物在爐膛及煙道內積聚，并在出現危及鍋爐安全的工況時，迅速切斷進入爐膛的所有燃料，防止?fàn)t膛爆炸事故的發生。

2. 系統構成框圖

3.系統主要控制邏輯(基本功能)

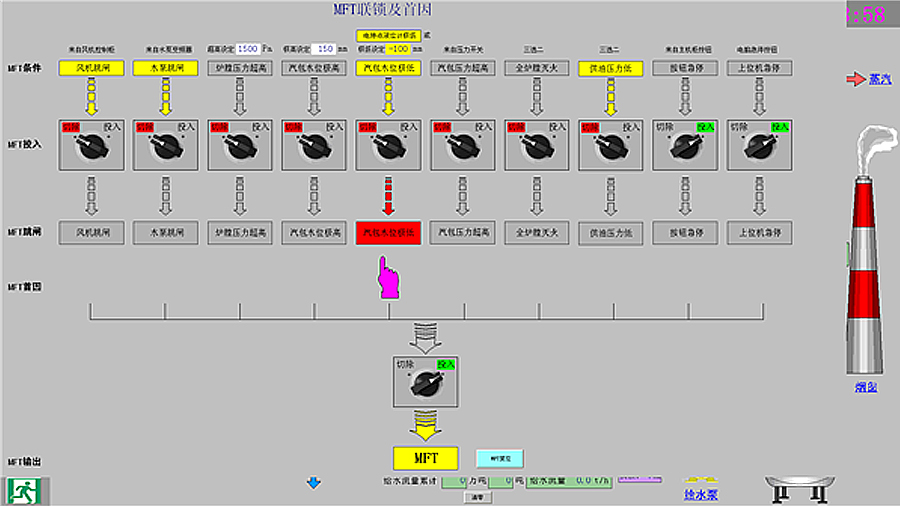

　　l 主燃料跳閘(MFT)

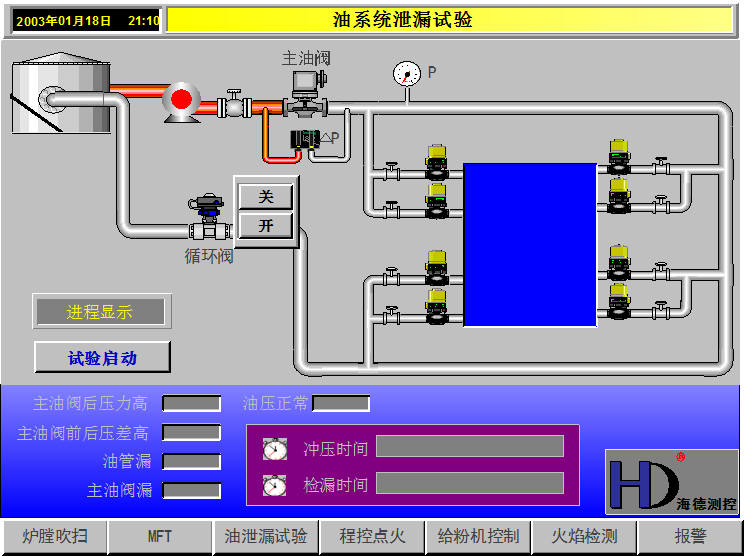

　　l 油系統泄漏試驗

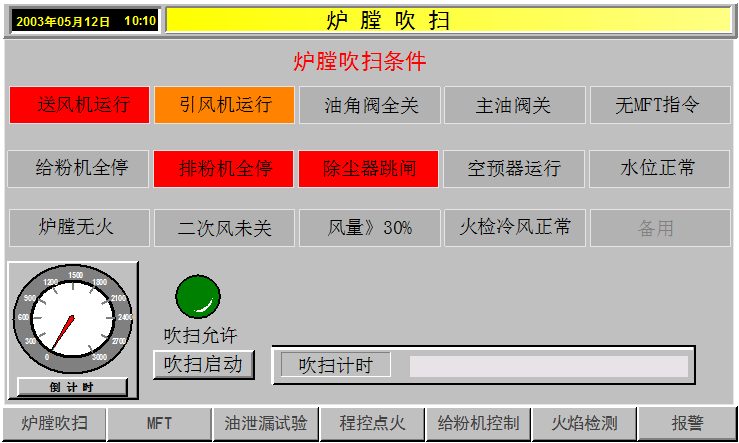

　　l 爐膛吹掃

　　l 油燃燒器管理

　　l 粉燃燒器管理

　　l 快速切負荷Fast Cut Back

　　l 減負荷Run Back

　　l 火焰檢測及滅火保護

　　l 報警及顯示

　　l 火焰冷卻風管理

　　l 上位機通訊

　　l CRT顯示

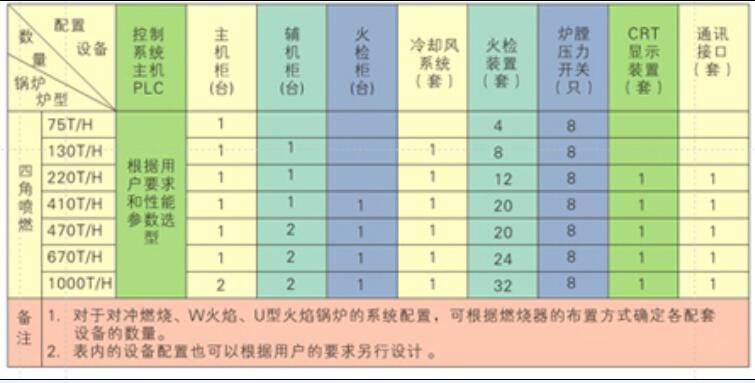

　　4.系統配置

　　可向用戶配套提供下列設備(具體可根據項目進行組合):

　　l 邏輯系統：采用可編程控制器,如美國Modicon,AB,GE，德國西門子，日本Omron等公司生產的產品。也可采用DCS的一個邏輯控制站實現FSSS的功能。

　　l 邏輯控制主機柜、電源柜、火檢柜、就地點火柜;

　　l HMI人機界面(上位機或觸摸屏);

　　l 火焰檢測裝置：火焰檢測探頭、信號處理部分及專用電纜;

　　l 火焰冷卻風系統：冷卻風機、轉換擋板、入口濾網、風機就地柜、壓差開關;

　　l 燃油系統：油速斷閥、油循環閥、油角閥、油吹掃閥、油霧化閥、油壓力開關、燃油壓差開關、燃油溫度開關;

　　l 燃燒器;

　　l 爐壓開關：爐膛壓力高壓力開關、爐膛壓力低壓力開關、爐膛壓力高報警開關、爐膛壓力低報警開關;

　　本系統配置還包括點火控制系統，需單獨定貨。

　　系統盤、柜結構參數將根據用戶要求確定。
