1. 系統概述
HIC型點火控制系統主要用于控制鍋爐燃燒器點火設備的點火操作，它可以實現鍋爐的自動點火，也可以實現點火設備的就地單步操作，并可完成熄火保護等功能。點火控制系統可以顯示現場設備的狀態，并可送出現場設備的工作位置和狀況信號至控制室。主要由程控柜(以可編程控制器PLC為核心)，就地點火控制柜、高能點火裝置、火焰檢測裝置、油燃燒裝置(或氣燃燒裝置)、 快速關斷閥門等組成。
PLC選用進口品牌產品，如Siemens、Modicon等。安裝在防爆區域的控制柜完全滿足防爆要求。

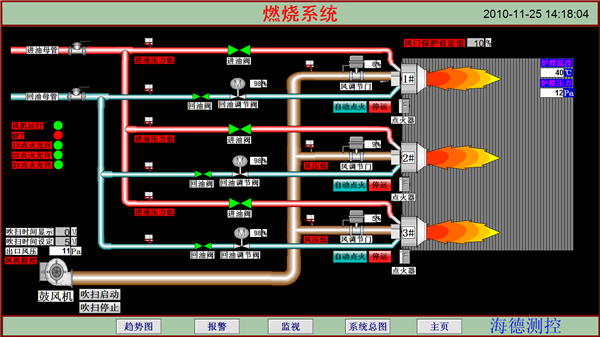

操作顯示可以用按鈕、指示燈，也可以選用觸摸屏作為人機接口。觸摸屏具有直觀，畫面豐富，擴展性強等優點。
系統構成框圖

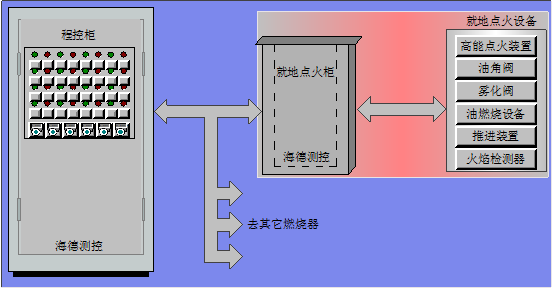

點火控制系統構成框圖
3.系統基本功能
自動或手動控制油槍、點火槍推進執行器的進退;
自動或手動控制高能點火裝置的點火;
自動或手動執行速斷閥門的吹掃、投油、截止;
油槍無火自動關油閥;
自動或手動控制方式的切換;
點火設備狀態顯示;
與DCS進行信號聯絡。

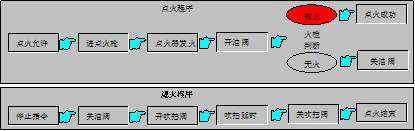

4.點火控制基本邏輯框圖：
5.系統典型配置
注：1、對于燃燒器前、后墻布置的爐膛，根據燃燒器的布置方式確定配套設備的數量。
2、具體配置根據受控設備數量，也可根據用戶的要求設計。

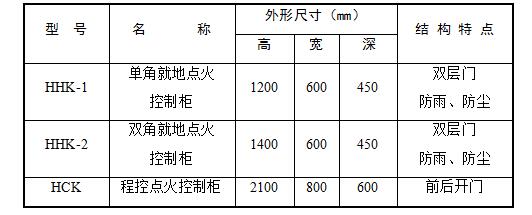

6.點火控制柜的結構尺寸
控制柜的外形尺寸可按照用戶要求。
控制柜一般為淺駝色和灰色，亦可按用戶選定的色標飾漆。
