一、概述：
HDWY型微油點火系統是微油冷爐點火技術和超低負荷穩燃技術的完美結合，成功地將微量的油(30KG/H以下)在特殊設計的橢圓內腔燃燒室經過高強度霧化燃燒，產生高溫火焰直接點燃煤粉，并采用逐級放大的原理，達到最終點燃大量煤粉、實現冷爐啟動的目的。該技術屬高效節能技術，可大幅度降低火力發電廠點火和助燃用油，為企業創造顯著的經濟效益?？捎糜诖笮碗娬惧仩t冷爐啟動、低負荷和超低負荷穩燃，實現以煤代油，節省大量助燃用油。
2、產品特點
節油顯著：實現電站鍋爐以煤代油冷爐點火，節油率90%以上。
穩燃性好：具有超低負荷(30%)穩燃能力。
可靠性高：采用多級氣膜冷卻，并對壁溫進行實時監控，防止發生結焦和燒壞。
安全性好：油、煤火焰雙重檢測，兼配置圖像火檢，點火過程全自動控制，并可納入DCS，運行安全可靠。
環境保護：由于其用油量少并且燃燒完全，因而可以投入電除塵設備，以保證鍋爐運行的環保效果。
操作方便：對風速、煤粉濃度、煤質等參數變化無嚴格要求，適應能力強。
維護量?。合到y(tǒng)簡單，自動化程度高，維護工作量小，便于生產管理。
改造方便：通過對一次風煤粉燃燒器進行改造，完全保留該層原煤粉燃燒技術的所有技術優點;保留原水平煤粉燃燒器與爐膛相關的整體設計，保留該層燃燒器的所有熱力參數不變;
3 設備配置
主設備由預燃室煤粉燃燒器、氣化小油槍燃燒器、自動點火設備、燃油控制設備、火焰監控設備及壓縮氣泵、高壓風機等組成。
控制系統可為就地及遠程操控，可配置單片機或PLC程控保護，可接入FSSS系統或DCS系統操控。
輔助系統包括：燃燒器壁溫監測、二次風測控及控制儀表等構成。
4、工作原理
氣化小油槍燃燒器的工作原理是：利用壓縮空氣的高速射流將燃料油直接擊碎，霧化成超細油滴進行燃燒，同時用燃燒產生的熱量對燃料進行初期加熱，擴容，后期加熱，在極短的時間內完成油滴的蒸發氣化，使油槍在正常燃燒過程中直接燃燒氣體燃料，從提高了燃燒效率及火焰溫度。
氣化燃燒后的火焰剛性極強，火焰呈完全透明狀，火焰中心溫度高達1000℃以上，可作為高溫火核在煤粉燃燒器內進行直接點燃煤粉燃燒。壓縮空氣用于點火時實現燃油霧化，正常燃燒時加速燃油氣化及補充前期燃燒需要的氧量;高壓風用于補充后期加速燃燒所需的氧量并作為燃燒器的冷卻介質。
氣化小油槍燃燒火焰
氣化小油槍燃燒形成的高溫火焰，使進入一次室的濃相煤粉顆粒溫度急劇升高、破裂粉碎，并釋放出大量的揮發份迅速著火燃燒，然后由已著火燃燒的濃相煤粉在二次室內與稀相煤粉混合并點燃稀相煤粉，實現了煤粉的分級燃燒，燃燒能量逐級放大，達到點火并加速煤粉燃燒的目的，大大減少煤粉燃燒所需引燃能量。周界冷卻二次風主要用于保護噴口安全，防止結焦燒損及補充后期燃燒所需氧量。

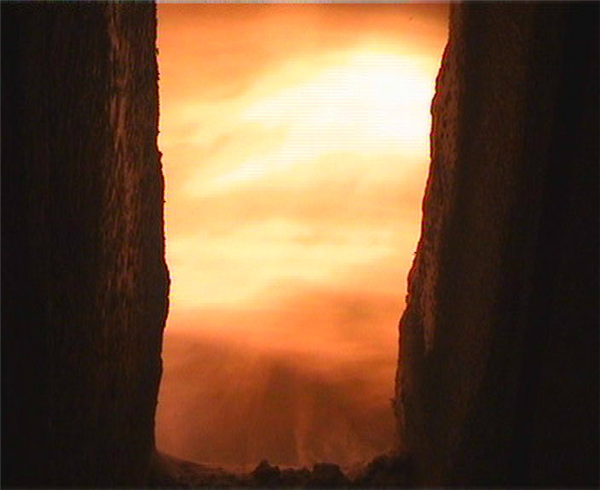

爐內油煤燃燒火焰
5、主要技術參數
油壓：0.4～0.6MPa;
單只油槍出力：10～60kg/h
壓縮空氣壓力：0.4～0.7MPa;
壓縮空氣流量：0.8m3/min左右;
周界風壓力：>4000Pa左右;
氣化油槍燃燒火焰中心溫度：1000-1200℃;
送粉及燃燒系統： 一次風風速：～25m/s;可點燃煤粉量3～5t/h;
